Вариаторы цепные 11Р160-360

Вариаторы цепные 11Р160-360

Вариатор цепной модели 11Р160-360 – устройство для изменения крутящего момента и частоты вращения вала, использующееся в качестве комплектующих в приводах машин, оборудования и механизмов. Вариаторы эксплуатируются в условиях климата умеренного ( 1- 45°С) или тропического при температурном режиме от 1 до 55°С. Кроме подтвержденных на практике эффективных эксплуатационных качеств, цепные вариаторы отличаются компактностью, что позволяет внедрять оборудование в любой производственный процесс максимально оперативно и с минимальными затратами времени и сил.

Цена: от 16 100 руб.

Условия применения вариаторов:

  • нагрузка постоянная и переменная, одного направления и реверсивная;
  • осевые усилия недопустимы;
  • работа с периодическими остановками и длительная до 24 часов в сутки;
  • вращение валов в любую сторону;
  • атмосфера типа I и II по ГОСТ 15150-69 при запыленности воздуха не более 10 мг/м3;
  • нижний предел эксплуатации при -25°С.

Общее описание

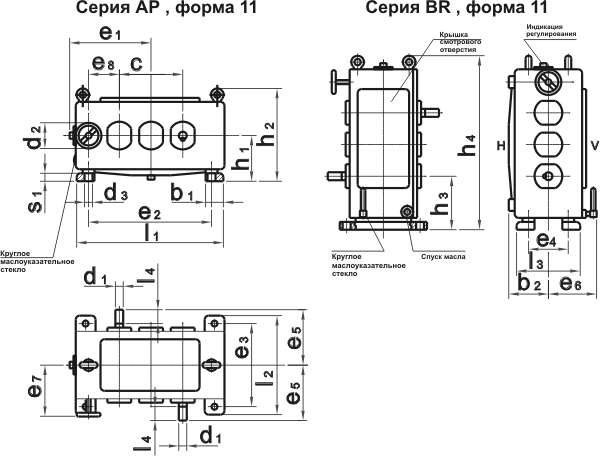

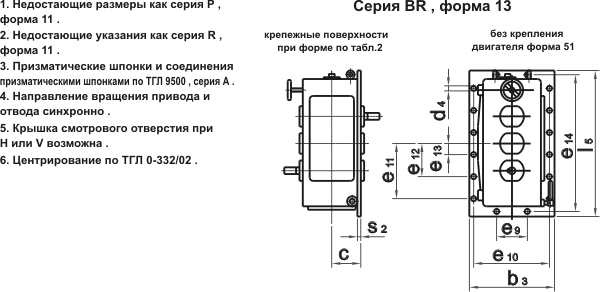

Габаритные и присоединительные размеры вариаторов

Габаритные и присоединительные размеры вариаторов

РИС 1.
Габаритные и присоединительные размеры

Типоразмер

b1

b2

b3

c

d3

d4

e1

e2

e3

e4

e6

e9

e10

e11

e12

e13

e14

h1

Ø

кол

160

50

107

290

90

14

14

8

232

350

205

145

145

150

260

_

_

100

440

132

190

75

140

330

115

18

272

400

270

180

165

220

300

90

530

160

248

70

170

420

148

10

333

526

340

230

200

180

385

175

670

200

304

80

184

490

165

18

387

612

360

245

210

360

450

190

770

212

360

155

220

580

195

23

16

457

880

380

440

226

230

540

450

270

90

910

250

Типо-
размер

h2

h3

h4

l1

l2

l3

l5

s1

s2

Концы вала

Центри-рование при d1

Винтовое регулирование

Масса

Объём масла, л.

d1
k6

e5

l4

d2

e7

e8

Серия
P

Серия
R

160

282

150

480

396

240

191

465

16

15

22

155

50

8

100

154

84

48

2,3

1,6

190

338

170

563

475

345

255

560

20

20

28

195

60

125

181

103

84

4,5

2,7

248

417

212

704

596

390

300

720

30

28

32

242

80

12

214

128

145

8,5

5,5

304

448

236

819

692

420

325

810

28

38

260

160

234

152

200

11,0

7,0

360

537

280

961

960

460

520

950

30

45

330

110

16

264

180

330

18,0

13,0

ТАБЛ 1, 2 Габаритные и присоединительные размеры вариаторов

Типо- размер

Диапазон регули-
рования

7.032/7.033 * Приводное число оборотов n1, об/мин

7.034 *

Число оборотов регулируемое

Крутящий момент , Нм при **

Мощность, кВт при **

Приводное число оборотов n1, об/мин

Передаточное число приводной ступени , i

n2min

n2max

n2min

n2max

n2min

n2max

160

3

950

1440

1,5

550

1650

18,6

8,3

1,07

1,44

3

710

2

410

1230

8,3

0,80

1,07

4,5

950

1,5

450

2025

6,9

0,88

1,45

4,5

710

1,5

335

1508

6,9

0,65

1,08

6

710

2

290

1740

5,9

0,57

1,07

190

3

950

1440

1,5

550

1650

37,3

17,2

2,14

2,96

3

710

2

410

1230

17,2

1,60

2,21

4,5

950

1,5

450

2025

13,7

1,76

2,91

4,5

710

2

335

1508

13,7

1,31

2,16

6

710

2

290

1740

11,8

1,13

2,12

248

3

950

1440

1,5

550

1650

58,8

28,4

3,38

4,91

3

710

2

410

1230

28,4

2,52

3,66

4,5

950

1,5

450

2025

23,0

2,77

4,88

4,5

710

2

335

1508

23,0

2,06

3,64

6

710

2

290

1740

20,1

1,78

3,66

304

3

950

1440

1,5

550

1650

93,2

44,1

5,36

7,62

3

710

2

410

1230

44,1

4,00

5,68

4,5

950

1,5

450

2025***

36,3

4,39

7,70

4,5

710

2

335

1508

36,3

3,27

5,74

6

710

2

290

1740

31,4

2,83

5,68

360

3

950

1440

1,5

550

1650

177

76,5

10,2

13,2

3

710

2

410

1230

83,4

7,58

10,7

4,5

950

1,5

450

2025***

62,8

8,31

13,3

4,5

710

2

335

1508

68,6

6,19

10,8

6

710

2

290

1740

54,9

5,36

10,0

ТАБЛ. 3 Технические характеристики КПД всех цепных передач 0,85..0,90
( * - цилиндрическая пара лишь в сериях АР и BR;
** - крутящий момент и мощность зависят нелинейно;
*** - приводное число оборотов свыше 1800 об/мин только для кратковременных включений.)

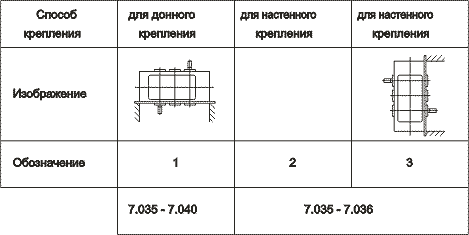

Расположение крепёжных поверхностей вариаторов

РИС 2.
Расположение крепёжных поверхностей

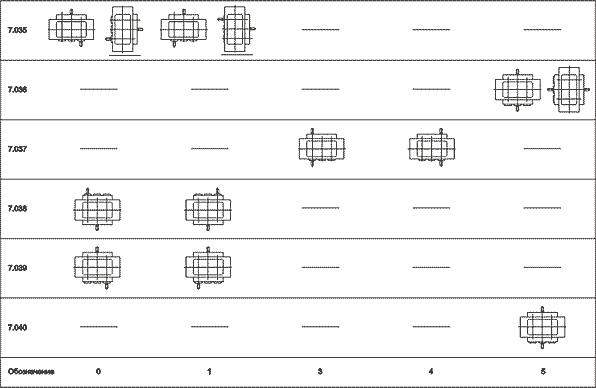

Расположение концов вала

РИС 3.
Расположение концов вала

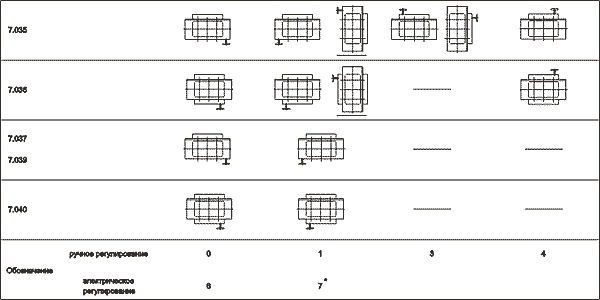

Расположение винтового регулирования

Пример условного обозначения при заказе

Вариатор 11R01-248-3V ТГЛ 12933, что означает:

  • 11 - форма вариатора;
  • R - серия;
  • 0 - расположение концов вала;
  • 1 - винтовое регулирование;
  • 248 - типоразмер;
  • 3 - диапазон регулирования;
  • V - расположение крышки смотрового отверстия.
