Коммуникационный модуль LOGO! CM

Коммуникационный модуль LOGO! CM

Коммуникационный модуль LOGO!CM, общие характеристики 3RK1400-0CE10-0AA2:

Все оборудование, относящееся к семейству LOGО!, выполнено в надежных износостойких корпусах. Коммуникационный модуль LOGO!CM - не стал исключением, технологическое решение корпуса позволяет оперативно и беспроблемно осуществлять монтаж на DIN шины. Габариты устройства составляют: 36 х 52 х 90мм, уровень защиты - IP20.

  • Параметры питания = 24В;
  • Функции ведомого устройства через AS-Interface;
  • Количество виртуальных дискретных входов: 4;
  • Количество виртуальных дискретных выходов: 4;
  • Гальваническое разделение цепей с позиции входного участка внутренней шины.

Цена: по запросу заказчика

Общее описание

Устройство модуля LOGO! CM

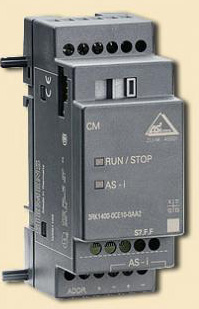

Mодуль LOGO!CM

Все оборудование, относящееся к семейству LOGО!, выполнено в надежных износостойких корпусах. Модификация СМ - не стала исключением, технологическое решение ее корпуса позволяет оперативно и беспроблемно осуществлять монтаж на DIN шины. Габариты устройства составляют: 36 х 52 х 90мм, уровень защиты - IP20. За счет наличия световых элементов, достигается своевременный контроль за состоянием прибора и степенью его эффективности в каждый конкретный момент времени. На корпусе также расположены:

  •   Кодировочные штифты/пазы

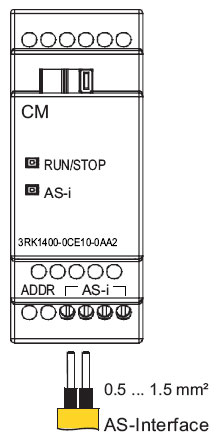

  •   Гнезда, использующиеся для подключения AS-Interface
  •   Клеммы для AS-Interface
  •   Ползунок, активирующий рабочее положение шины
  •   Индикаторы типа RUN/STOP
  •   Датчик AS-i
  •   Интерфейс для модулей расширения

Особенности схемы и возможности подключения модулей расширения к LOGO!СМ

Схема подключения модулей расширения к LOGO!СМ

Расшифровка нижеприведенных обозначений:

  •     «х» - подключение приемлемо,
  •     «-» - подключить нельзя.

Подключение модулей расширения к LOGO!СМ

Специфика монтажа модуля LOGO!СМ

Специфика монтажа модуля LOGO!DM8 24

Поэтапный монтаж на DIN-рейку:

1. На первом этапе осуществления монтажных работ следует навесить модуль на рейку;
2. Путем нажимания на нижнюю часть, срабатывает специальная защелка модуля, выполняется надежная его фиксация (защелка расположена на задней части прибора);
3. С правой стороны модуля находится крышка разъема, которую необходимо снять;
4. С правой стороны от LOGO!Basic помещается модуль на DIN-рейку;
5. Перемещаем модуль в левую сторону таким образом, чтобы последний контактировал с LOGO!Basic;
6. Посредством отвертки защелка отодвигается влево, после чего она должна занять крайнее левое положение.

Монтаж дополнительного оборудования выполняется путем поэтапного повторения всех пунктов, относящихся к монтажу цифрового модуля.

Поэтапный монтаж на стену:

Аккуратно переместите монтажные защелки наружу, как правило, они расположены на задней стенки устройства. Непосредственно монтаж модуля выполняется при помощи двух монтажных защелок и двух винтов ØM4 (момент затяжки 0,8-1,2Нм).

Технические характеристики LOGO!СМ:

Механические данные:

Размеры (ШxВxГ)
Вес
Монтаж

36x90x58мм
около 90 г
на 35-мм профильной шине
Ширина – 2 модуля или монтаж на стене; должен монтироваться как последний модуль справа от LOGO!

Блок питания:

Параметры входного напряжения

24В (ток постоянный)

Допустимый диапазон

19,2...28,8В (ток постоянный)

Защита от обратной полярности

Высокая эффективность

Общая степень потребления тока

Itot max 70мА

Соединительные элементы:

Цифровые входы (I)

Следующие 4 входа после физических входов LOGO! (In ... In+3)

Цифровые выходы (Q)

Следующие 4 выхода после физических выходов LOGO! (Qn ... Qn+3)

Конфигурация входов/выходов (hex)

7

Код ID (hex)

F

Код ID1 (hex)

F (по умолчанию, переменный из диапазона 0...F)

Код ID2 (hex)

F

Подключение к шине

AS interface согласно спецификации

Климатические условия окружающей среды:

Условия окружающей среды в период эксплуатации

0°C...+55°C

Температура хранения

– 40°C...+70°C

Электрическая безопасность:

Электрические данные

Согласно спецификации AS interface

Род защиты

IP20

Подавление помех

Класс граничных значений A

Допуски к эксплуатации

IEC 61131–2,
EN 50178
cULus в соответствии с UL 508
CSA C22.2 no. 142
